首頁 > 3~6KV電壓互感器 > JDZ16-6電壓互感器

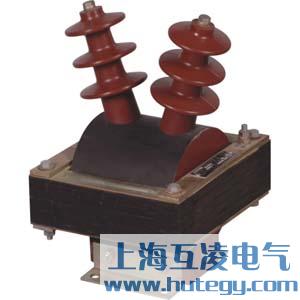

JDZ16-6電壓互感器

  • JDZ16-6電壓互感器

  • 產品名稱:JDZ16-6電壓互感器
  • 型號:JDZ16-6
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZ16-6電壓互感器價格下載 JDZ16-6電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    變比

    型號 額定電壓比(V) 準確級及相應的額定輸出 極限輸出(VA) 額定絕緣水平(VA)
    0.2 0.5 1 3
    JDZ16-6 3000/100 20 50 100 200 100 3.6/25/40
    6000/100 7.2/32/60
    10000/100 12/42/75
    10000/220
    10000/100/220 / / / / 200/200

    接線方式

    電壓互感器的接線方式很多,常見的有以下幾種:
    ⑴ 用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式。
    ⑵ 用兩臺單相互感器接成不完全星形,也稱V—V接線,用來測量各相間電壓,但不能測相對地電壓,廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
    ⑶ 用三臺單相三繞組電壓互感器構成YN,yn,d0或YN,y,d0的接線形式,廣泛應用于3~220KV系統中,其二次繞組用于測量相間電壓和相對地電壓,輔助二次繞組接成開口三角形,供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線,除鐵芯外,其形式與圖3基本相同,一般只用于3~15KV系統。
    ⑷ 電容式電壓互感器接線形式。
    在中性點不接地或經消弧線圈接地的系統中,為了測量相對地電壓,PT一次繞組必須接成星形接地的方式。
    在3~60KV電網中,通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出,不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時,在互感器的三相中將有零序電流通過,產生大小相等、相位相同的零序磁通。在三相三柱式互感器中,零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路,零序電流很大,使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中,零序磁通可通過兩側的鐵芯構成回路,磁阻較小,所以零序電流值不大,對互感器不造成損害。


    • 產品名稱:
    • JDZ16-6電壓互感器


    • 型號:
    • JDZ16-6

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
