首頁 > 3~6KV電壓互感器 > JDZ10-6Q電壓互感器

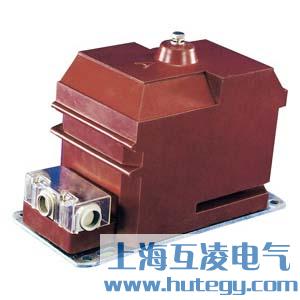

JDZ10-6Q電壓互感器

  • JDZ10-6Q電壓互感器

  • 產品名稱:JDZ10-6Q電壓互感器
  • 型號:JDZ10-6Q
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZ10-6Q電壓互感器價格下載 JDZ10-6Q電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    結構

    JDZ10-6Q電壓互感器為半封閉,外鐵芯結構,繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕,安裝僅占有限空間所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能,耐沖擊和機械壓力,并可以保護繞組不受潮一次繞組引出線端子的標志為 A,X ;二次繞組引出線端子的標志為 a。x ,均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用,下部支架供安裝用。整體結構緊湊,使用方便。

    簡介概述

    JDZ10-6Q電壓互感器為單相、戶內、干式半封閉產品,使用時單臺或二臺一組,JDZ-3,JDZ-6,JDZ-10 二臺一組時為V/V連接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

    使用條件

    1.海拔高度不超過3000米;
    2.周圍環境溫度不高于+40'C,不低于-5'C;
    3.周圍空氣的相對濕度不大于65%(20'C);
    4.滿足II級污穢等級;
    5.安裝場所無腐蝕性的氣體。

    技術表

    型號 額定電壓比 (kV) 準確級組合 額定輸出(VA) 極限輸出 (VA) 額定絕緣水平(kV)
    JDZ10-3Q 3/0.1 0.2
    0.5
    1
    15
    30
    60
    300 3.6/25/40
    JDZ10-6Q 6/0.1 7.2/32/60
    JDZ10-10AQ 10/0.1 12/42/75

    電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量?jī)x表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。

    JDZ10-6Q電壓互感器接線圖


    • 產品名稱:
    • JDZ10-6Q電壓互感器


    • 型號:
    • JDZ10-6Q

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
